Лузга подсолнечника поступает на линию гранулирования по транспортеру из рушально-веечного цеха (либо со склада) на дробилку молотковую решетную ДМР-6. Для защиты дробилки от металлических объектов установлен магнитный улавливатель. Измельченная лузга (дробленка), при помощи транспортера ТШ-200 подается в норию НЦГ-25 и загружается в бункер-мешалку БМ-2.
Из бункера дробленка забирается шнековым питателем с частотным регулированием и затем подается на гранулятор ОГМ-1,5.
Гранулы по транспортеру ТШ-200 поступают на норию НЦГ-25 и далее по самотечной трубе ссыпаются в охладитель ОГ-2 . Гранулы охлаждаются до температуры, выше на 10÷12°С от температуры окружающей среды.
Охлажденные гранулы при помощи дозаторов, встроенных в охладитель, выгружаются в мешки типа «биг-бег» (высотой до 2м). Охлаждающий воздух (с пылью и крошкой) из охладителя при помощи вентилятора ВРП-4,0 поступает в циклон 4БЦШ-550. Пыль и крошка из циклона через шлюзовый затвор ШУ-15 ссыпаются на транспортер крошки ТШ-200, который возвращает ее в норию НЦГ-25.
В дозаторы охладителя, которые выгружают гранулы, встроены два аспирационных патрубка, через которые из потока гранул отбирается осыпь. Аспирация осуществляется при помощи вентилятора ВРП-4,0, воздушных каналов и циклона 4БЦШ-550. Осыпь ссыпается в транспортер ТШ-200 и подается по нему на норию НЦГ-25.
Примечание: в зависимости от требований заказчика, размеров помещения состав оборудования линии гранулирования может быть изменен.

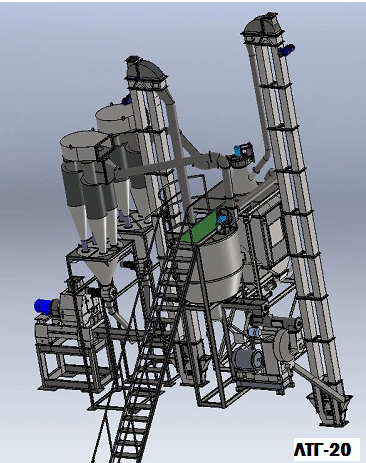

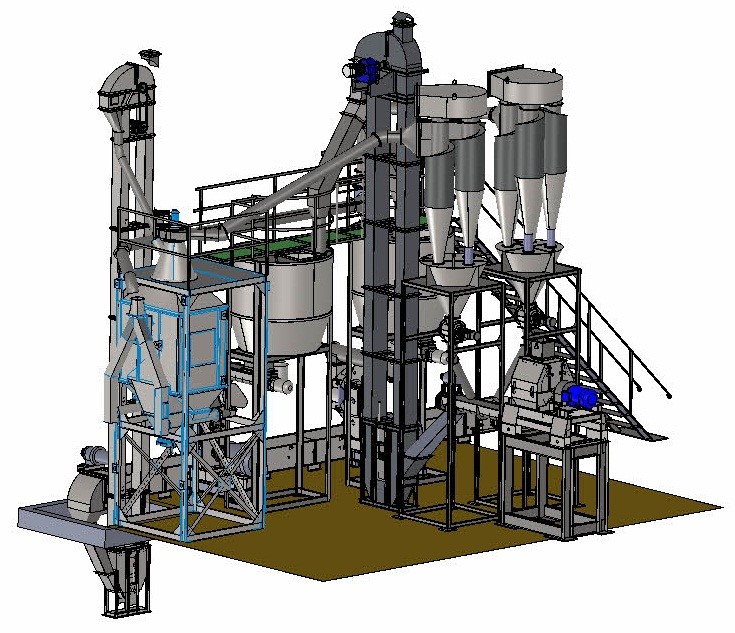

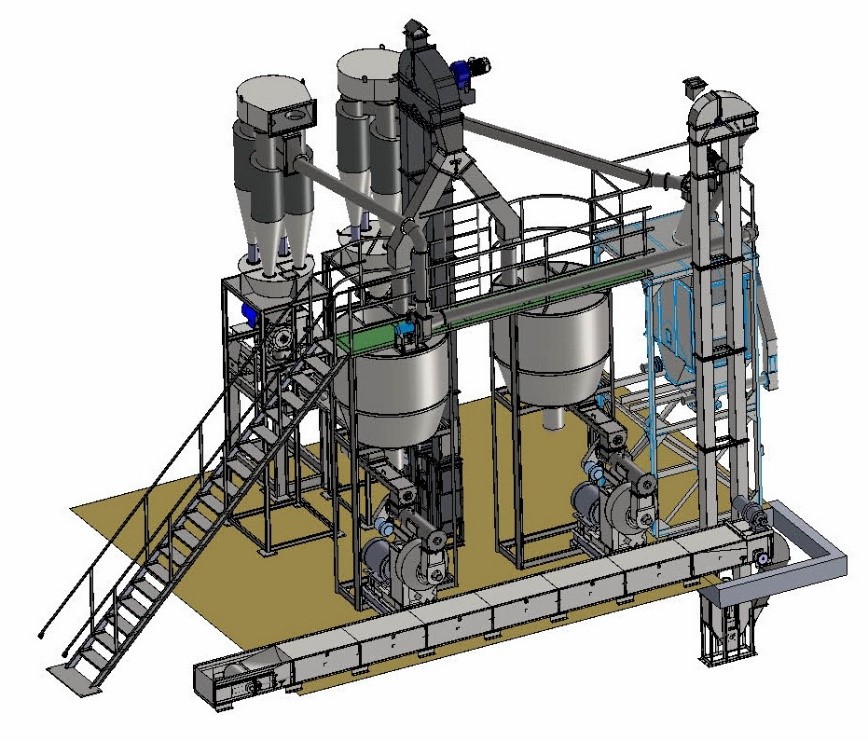

Список оборудования линии для производства гранул марки ЛТГ-20
|
№ п/п |
Наименование |
Кол-во, шт |
|---|---|---|
|
1 |
Магнитный улавливатель |
1 |
|
2 |
Дробилка молотковая решетная ДМР-6 |
1 |
|
3 |
Транспортер шнековый ТШ-200 |
1 |
|
4 |
Нория НЦГ-25 |
1 |
|
5 |
Бункер-мешалка БМ-2 |
1 |
|
6 |
Питатель шнековый (с частотным регулированием) |
2 |
|
7 |
Гранулятор ОГМ-1,5 |
1 |
|
8 |
Транспортер шнековый ТШ-200 |
1 |
|
9 |
Нория НЦГ-25 |
1 |
|
10 |
Охладитель гранул ОГ-2 |
1 |
|
11 |
Циклон БЦШ-550 |
2 |
|
12 |
Шлюзовый затвор ШУ-15 |
2 |
|
13 |
Вентилятор радиальный пылевой ВРП-4,0 |
2 |
|
14 |
Аспирационная система №1 |
1 |
|
15 |
Аспирационная система №2 |
1 |
|
16 |
Комплект труб самотечных |
1 |
|
17 |
Комплект патрубков переходных |
1 |
|
18 |
Комплект рукавов брезентовых |
1 |
|
19 |
Электрошкаф |
1 |
|
20 |
Металлоконструкции |
1 |
