Редукторы зубчатые с зацеплением Новикова, цилиндрические, трехступенчатые, горизонтальные общего назначения типа ЦТНД предназначены для изменений крутящих моментов и уменьшения чисел оборотов.
Редукторы применяются для приводов конвейеров, элеваторов, питателей и других машин, эксплуатируемых в пищевой промышленности.
Редукторы допускают применения в следующих условиях:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа постоянная с периодическими остановками;
- вращение валов в любую сторону без предпочтительности при скорости вращения быстроходного вала до 1500 об/мин.;
- температура внешней среды – от – 40оСдо +40оС;
- повышенная запыленность, неагрессивная среда;
- влажность при температуре 20оС - до 95%.
Редукторы изготавливаются с любым из номинальных передаточных чисел: 50,63,80,100 и любой из двух сборок, указанных ниже.
Пример записи обозначения редуктора при заказе.
ЦТНД-500-50-12 УХЛ-4,
где ЦТНД - тип редуктора;
500 - определяющий размер, мм;
50 - номинальное передаточное число;
12 – вариант сборки;
УХЛ – климатическое исполнение;
4 – категория размещения.
Технические характеристики
|
Наименование |
Параметр |
|---|---|
|
Передаточное отношение |
50,63,80,100 |
|
Суммарное межосевое расстояние, мм |
500 |
|
Частота вращения быстроходного вала, об/мин, не более |
1500 |
|
Номинальный крутящий момент на тихоходном валу, Нм |
28500 |
|
Допускаемая радиальная консольная нагрузка тихоходного вала, Н |
42200 |
|
Коэффициент полезного действия, η |
0,96 |
|

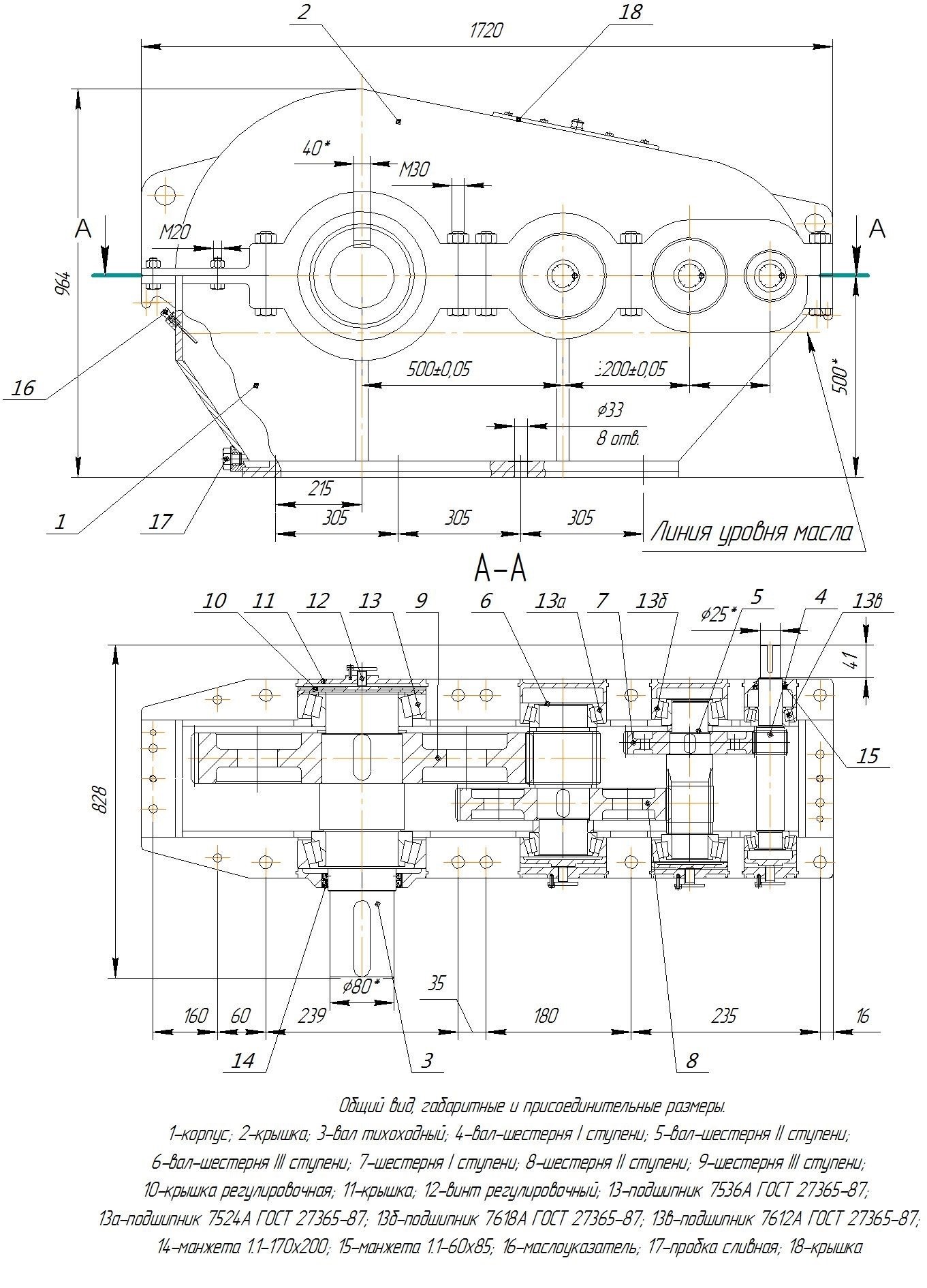

Габаритные размеры, мм длина ширина высота |
1720 830 965 |
|
Масса, кг, не более |
1480 |
