Редукторы зубчатые с зацеплением Новикова, цилиндрические, двухступенчатые, горизонтальные общего назначения типа Ц2Н-630 предназначены для изменений крутящих моментов и уменьшения чисел оборотов.
Редукторы с двумя линиями зацепления применяются для приводов конвейеров, элеваторов, питателей и других машин, эксплуатируемых в пищевой промышленности.
Условия применения:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа постоянная с периодическими остановками;
- вращение валов в любую сторону без предпочтительности при скорости вращения быстроходного вала до 1500 об/мин.;
- температура внешней среды – от - 40до +40;
- повышенная запыленность, неагрессивная среда;
- влажность при температуре 20- до 95%;
- климатическое исполнение У1 ГОСТ 15150-69, также может эксплуатироваться в условиях холодного климата макроклиматического района Т1 по ГОСТ 16350-80.
Редукторы изготавливаются с любым из трех номинальных передаточных чисел: 25, 31,5 и 50, а также любой из двух сборок, указанных ниже.
Пример записи обозначения редуктора при заказе.
Ц2Н-630-50-12 УХЛ-4,
где
- Ц2Н - тип редуктора;
- 630 - определяющий размер, мм;
- 50 - номинальное передаточное число;
- УХЛ – климатическое исполнение;
- 4 – категория размещения.

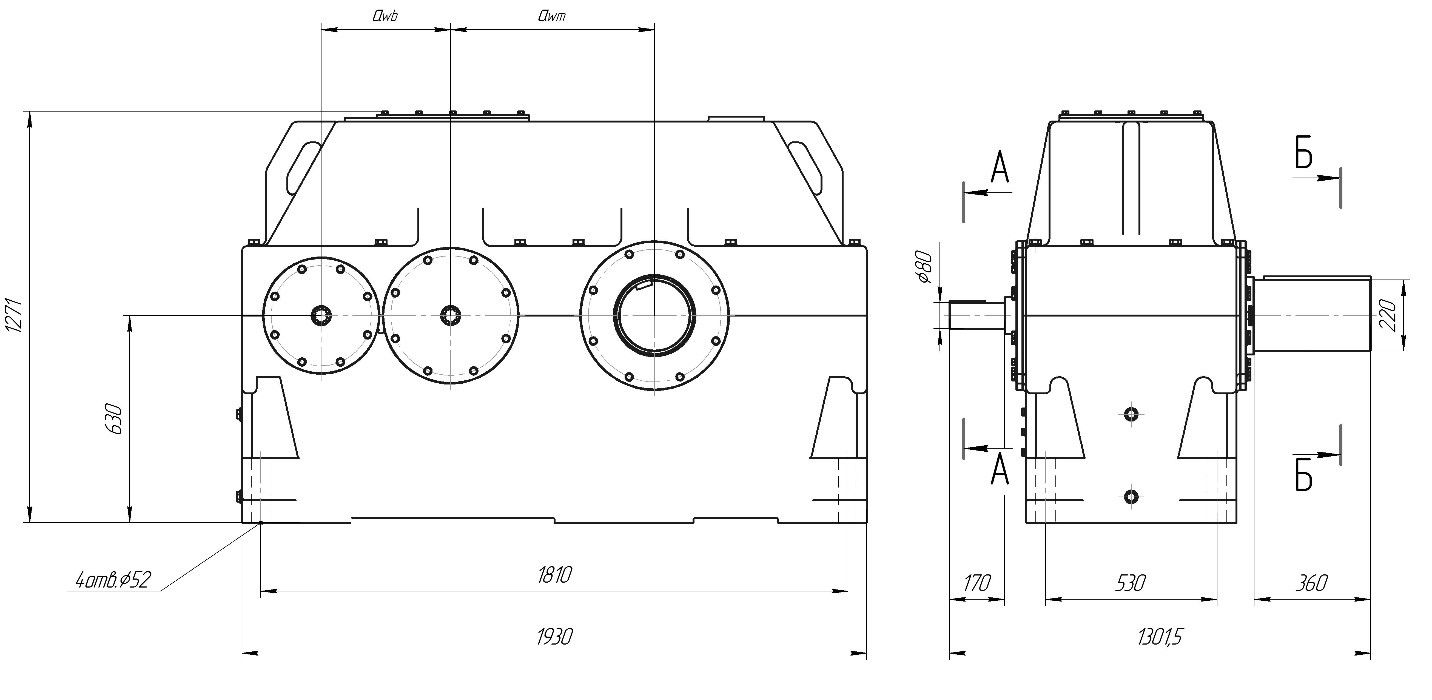

Технические характеристики
|
Параметр |
Ц2Н-630 | ||
|---|---|---|---|
|
Передаточное отношение, |
25 |
31,5 |
50 |
|
Номинальный крутящий момент на тихоходном валу, Мт, Нм |
75000 |
71000 |
|
|
Номинальная частота вращения быстроходного вала, об/мин |
1000 |
1500 |
|
|
Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части выходного вала, Fт, Н |
68500 |
66500 |
|
|
Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части входного вала, Fт, Н |
6200 |
4800 |
|
|
Корректированный уровень звуковой мощности, дБа |
118 |
||
|
Коэффициент полезного действия, η |
0,97 |
||
|
Масса, кг |
3400 |
3400 |
3450 |

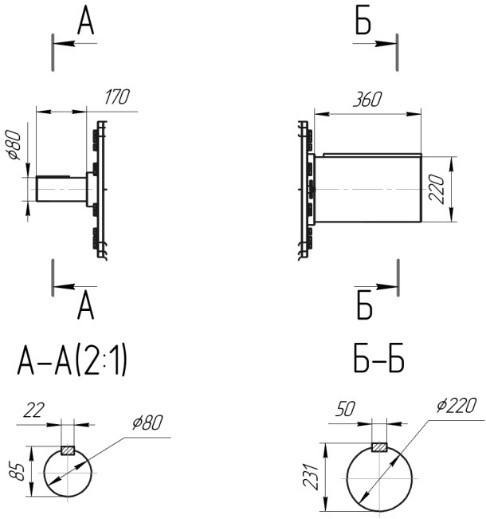

Размеры концов валов редуктора типа Ц2Н-630 (а – входного; б - выходного).
